TAURUS

                                                                                                                By FrameLab

Follow https://www.instagram.com/frame.laboratory/

Contact us italyframelab@gmal.com

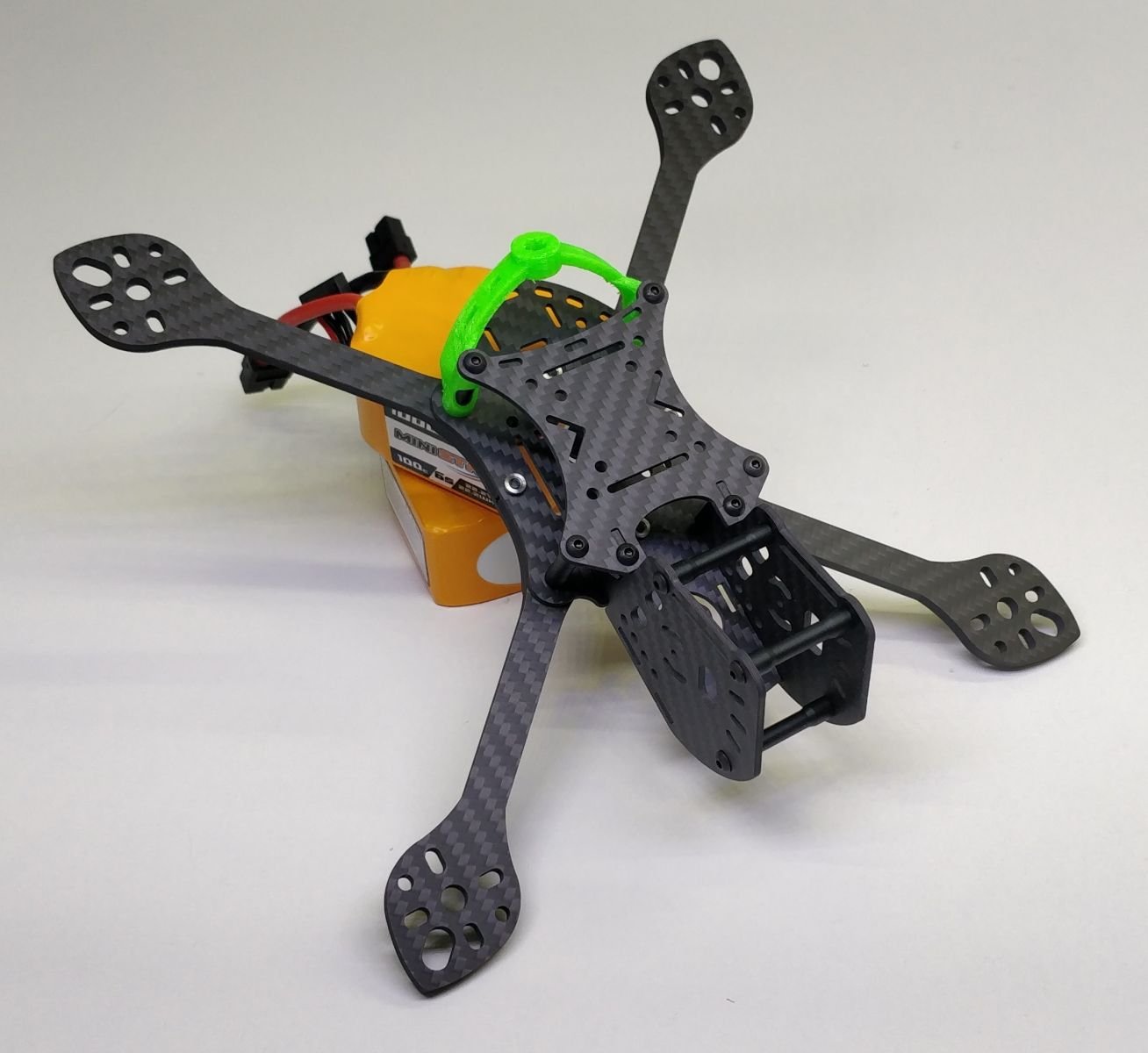

This is a true 230mm X frame suitable for mounting 5 inch propellers (including 5.1 propellers).  The battery can be positioned both above, freestyle, and below, race, but freestyle positioning is recommended by positioning the battery perpendicular to the body. This KIT includes screws for mounting the various components in addition to the screws suitable for the assembly of FC and motors (using our TPU prints https://www.thingiverse.com/framelab/about)

Questo è un true X frame da 230mm adatto per montare eliche da 5 pollici (comprese eliche da 5.1).

 La batteria può essere posizionata sia sopra, freestyle, sia sotto, race, ma è consigliato il posizionamento freestyle posizionando la batteria perpendicolare rispetto al corpo.

Questo KIT è compreso di viteria per il montaggio dei vari componenti oltre alla viteria adatta al montaggio di FC e motori (utilizzando le nostre stampe in TPU)

Spalding Bumper: https://www.thingiverse.com/thing:3837311

VTX antenna mount Taurus Frame: https://www.thingiverse.com/thing:3837326

Foxeer Box 2 Mount: https://www.thingiverse.com/thing:3837342

GoPro session Mount: https://www.thingiverse.com/thing:3837357

GoPro Hero7 Mount: https://www.thingiverse.com/thing:3837363

The Taurus is suitable for those who prefer a very compact but strong freestyle frame. The frame is designed to mount a 4x1 ESC due to the narrow arms, but for those who prefer to mount individual ESC or wider and stronger arms it is possible to purchase the kit with wider arms (https://armattanproductions.com/pages/kit_detail/2448) or simply order and replace the individual arms at a later time(https://armattanproductions.com/pages/product_details/21909). For this frame we have designed paramotors to guarantee total protection of the carbon and the motors during violent crashes, this makes the frame suitable for flying in the bando; they also offer a comfortable surface when landing.

Il Taurus è adatto a chi preferisce un frame da freestyle molto compatto ma resistente. Il frame è progettato per montare un ESC 4x1 visto le dimensione ristrette delle braccia , ma per chi preferisce montare ESC singoli o braccetti più larghi e resistenti è possibile acquistare il kit con bracci più larghi (https://armattanproductions.com/pages/kit_detail/2448) oppure semplicemente ordinare e sostituire le singole braccia  in un secondo momento (https://armattanproductions.com/pages/product_details/21909). Insieme al frame sono stati disegnati anche i paramotori che garantiscono una totale protezione del carbonio e dei motori durante i crash violenti, questo rende il frame adatto al volo nei bando; offrono anche una comoda superfice in fase di atterraggio.

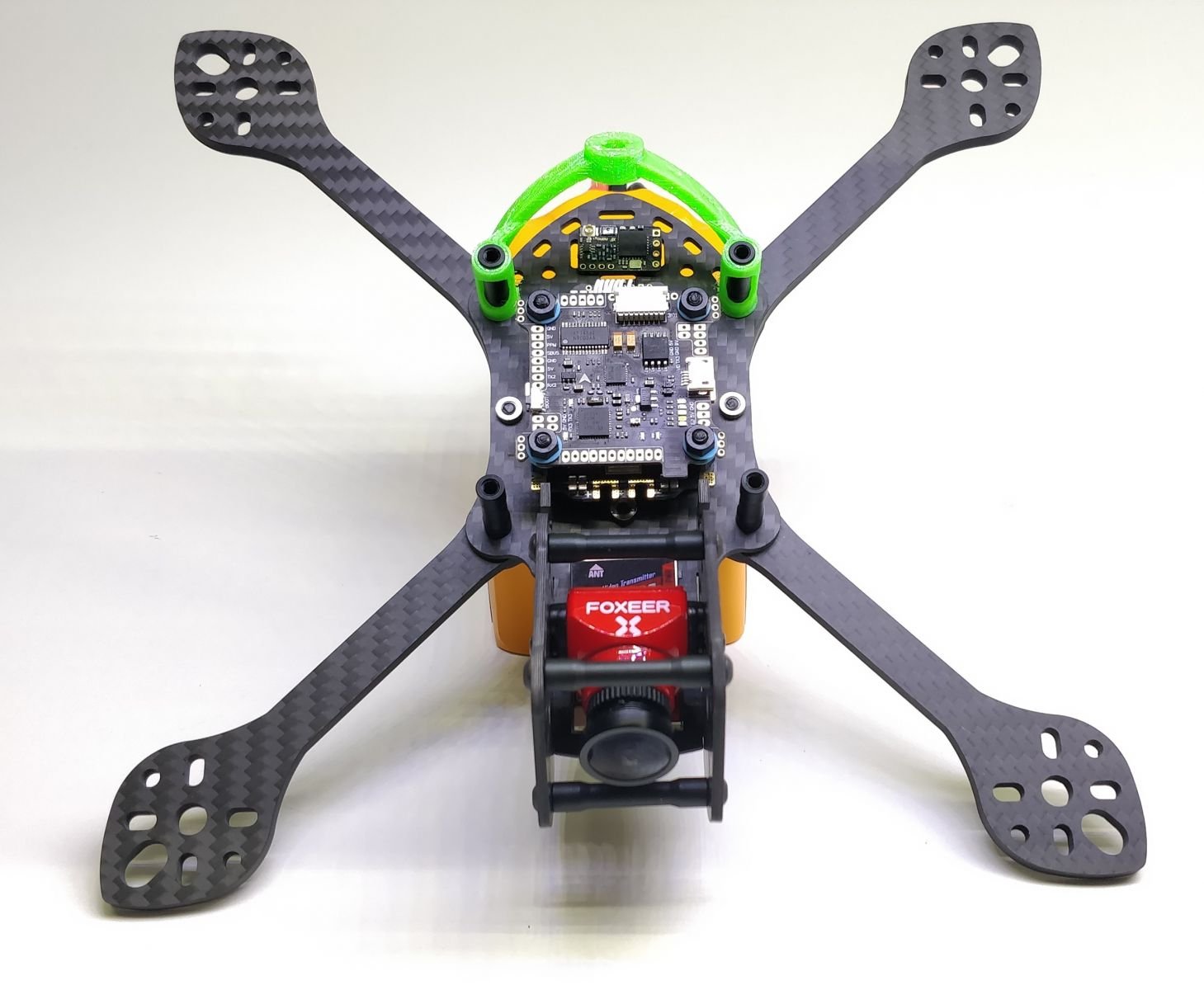

The central body of the frame is 20mm high enough to comfortably mount 2 boards, FC plus 4x1 ESC for example, the VTX instead should be positioned on the front under the FPV camera and the RX instead should be positioned on the tail. We recommend using small RXs such as FRSKY R-XSR, R9mini or CFR nano. Using our 3D TPU prints (https://www.thingiverse.com/thing:3837326) it is possible to mount the video antenna on top of the RX, in this case the TPU will also offer total protection from impact to the RX.

Il corpo centrale del frame è alto 20mm sufficienti per alloggiare comodamente 2 schede, FC più 4x1 ESC ad esempio, la VTX invece va posizionata sulla parte anteriore sotto la camera FPV e la RX invece va posizionata sulla coda. Consigliamo di utilizzare RX piccole come ad esempio FRSKY R-XSR, R9mini o CFR nano. Utilizzando le nostre stampe 3D in TPU (https://www.thingiverse.com/thing:3837326) è possibile fissare l'antenna video sopra alla RX, in questo caso il TPU offrirà anche totale protezione da urti alla RX.

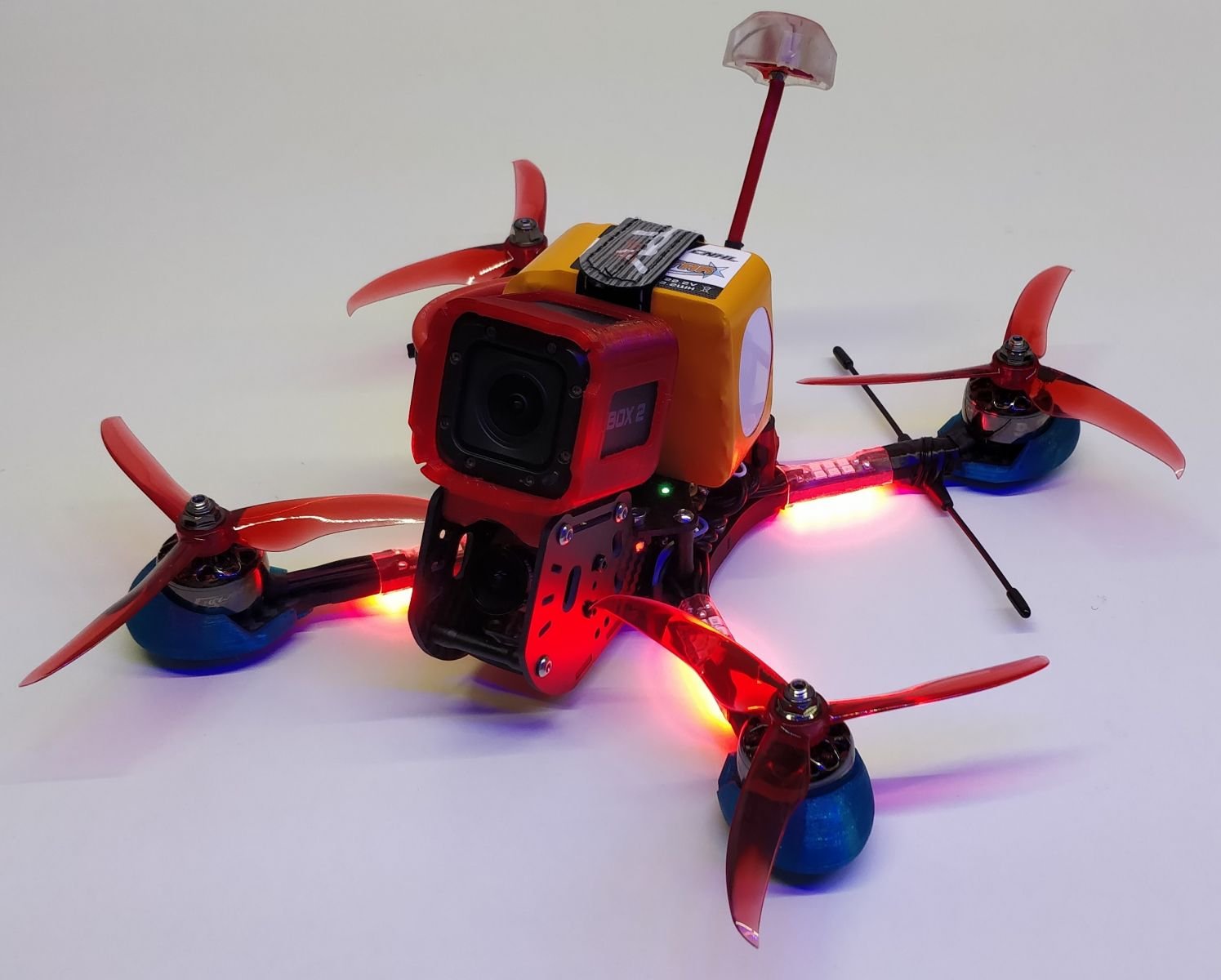

The carbon plates that make up the head are instead designed to protect the FPV cam and the VTX from crash, which must be positioned immediately below the camera. The upper part of the plates is designed to be able to hook up an actioncam with an inclination of 25 ° and they are already prepared with a hole where you can pass a band to secure the cam; as an alternative it is possible to print a TPU support mounted on the standoffs, on thingiverse you find the drawings for the most used cameras.

Le piastre in carbonio che costituiscono la testa sono progettate invece per proteggere da urti la camera FPV e la VTX che va posizionata subito sotto la camera. La parte superiore delle piastre è disegnata per poter agganciare una actioncam con un'inclinazione di 25° e sono gia predisposte con un foro dove poter far passare una fascetta per assicurare la camera; in alternativa è possibile stampare un supporto in TPU da montare sugli standoff, su thingiverse trovate i disegni per le camere più usate.

In this frame can be mounted FPV cam standard, mini and micro with an inclination between 10 ° and 42 °. For the VTX instead we recommend to purchase a VTX with the size similar of the Matek HV or smaller.

Come camera FPV si possono montare camere standard, mini e micro, si può pisizionare la camera con un'inclinazione compresa tra i 10° e i 42°. Per la VTX invece consigliamo l'acquisto di una scheda come ad esempio la Matek HV o simile per dimensione.
